Una característica distintiva de estos cables es su sistema de verificación de tierra - o como diríamos en Chile, su "sistema de monitoreo constante" - que actúa como un guardia de seguridad permanente, vigilando la integridad de la conexión a tierra en todo momento.

Aplicaciones Industriales

Soluciones para Minería de Alta Exigencia

Estos cables están diseñados específicamente para operar como cables de arrastre en equipos mineros de corriente alterna, particularmente en escenarios donde las condiciones de servicio son extremadamente severas. Son como los "huasos chilenos" de los cables: resistentes, confiables y capaces de soportar las condiciones más duras sin fallar.

Están especialmente indicados para:

1. Equipos de Excavación Pesada: Palas mecánicas y dragas en minas a cielo abierto, donde la resistencia mecánica es tan crucial como la integridad eléctrica.

2. Canteras y Operaciones de Agregados: Entornos con alta abrasión y exposición a elementos.

3. Grúas Pórtico: Donde la flexibilidad y resistencia a la flexión repetitiva son esenciales.

4. Recuperación de Escoria: Aplicaciones con exposición a altas temperaturas y materiales corrosivos.

5. Distribución de Alta Tensión en Minas Subterráneas: Especialmente en operaciones que requieren reubicación frecuente de equipos.

Por ejemplo, en operaciones mineras del norte de Chile, estos cables han demostrado una vida útil hasta un 40% superior en comparación con cables convencionales, incluso cuando se someten a las extremas condiciones térmicas del desierto de Atacama, donde las temperaturas pueden fluctuar entre -5°C por la noche y 35°C durante el día.

Características Técnicas Avanzadas

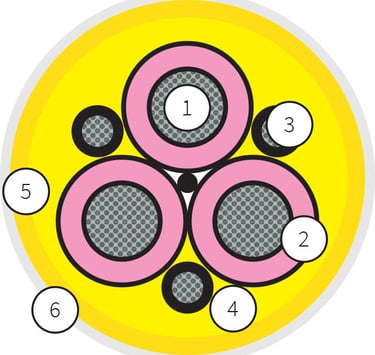

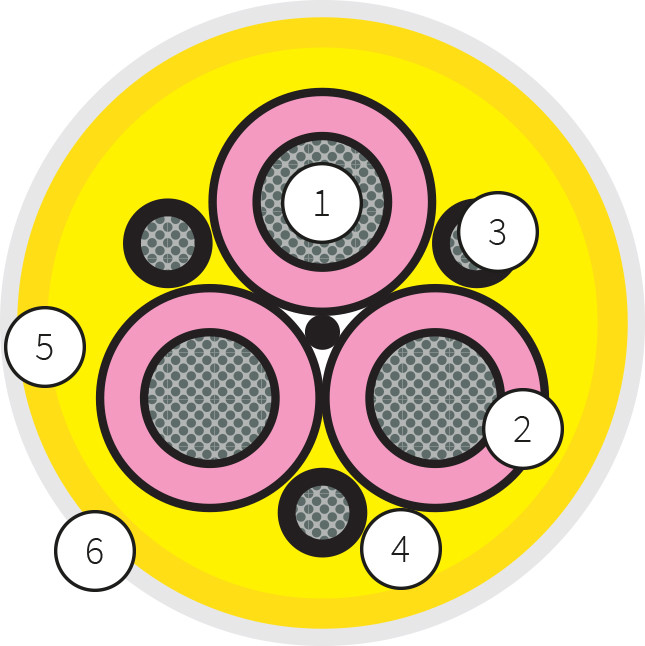

La extrusión y vulcanización simultáneas del blindaje de hilos y el aislamiento forman un electrodo prácticamente perfecto, eliminando tensiones eléctricas desiguales. Este proceso es comparable a la soldadura de precisión en construcciones críticas: cada componente se integra perfectamente con el siguiente, creando una estructura homogénea y resistente.

Los cables SHD-GC ofrecen una combinación extraordinaria de características eléctricas y mecánicas:

1. Estabilidad eléctrica bajo tensión: A diferencia de cables convencionales que pueden degradarse bajo carga eléctrica constante, estos cables mantienen sus propiedades dieléctricas aun en condiciones de alta tensión prolongada, similar a cómo los mejores sistemas de control de procesos mantienen la estabilidad incluso durante picos de demanda.

2. Baja pérdida dieléctrica: Esto se traduce directamente en mayor eficiencia energética y menor generación de calor, un factor crítico en instalaciones mineras donde la eficiencia energética impacta significativamente en los costos operacionales.

3. Chaqueta de dos capas reforzada: Esta característica proporciona una protección máxima contra daños mecánicos, que son la causa principal de fallas en cables portátiles. Pensemos en esta doble chaqueta como el equivalente a un "doble casco de seguridad" para el cable.

Cumplimiento Normativo y Regulaciones

Estos cables no solo están diseñados para el rendimiento técnico, sino también para cumplir con las estrictas regulaciones de seguridad que rigen las operaciones mineras globales. Como diríamos en Chile, estos cables "pasan todos los controles con nota 7".

Los cables SHD-GC cumplen con:

• ICEA S-75-381 para Cables Portátiles y Alimentadores de Potencia para uso en minas y aplicaciones similares

• Requisitos de pruebas de llama y aceptación para listado por MSHA (Mine Safety and Health Administration)

• Aprobación del Departamento de Protección Ambiental de Pennsylvania

• CAN/CSA C22.2 No. 96 para Cables de Potencia Portátiles y certificación por Recursos Naturales de Canadá

El cumplimiento de estas normativas es comparable al riguroso sistema de certificación minera chileno: garantiza que el producto no solo funciona según lo especificado, sino que lo hace de manera segura bajo las condiciones más extremas.

Embalaje y Disponibilidad

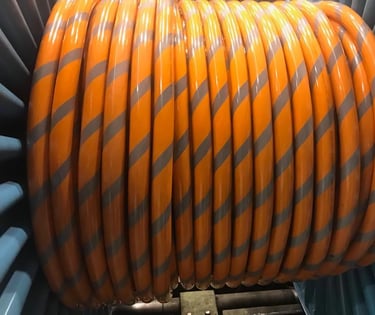

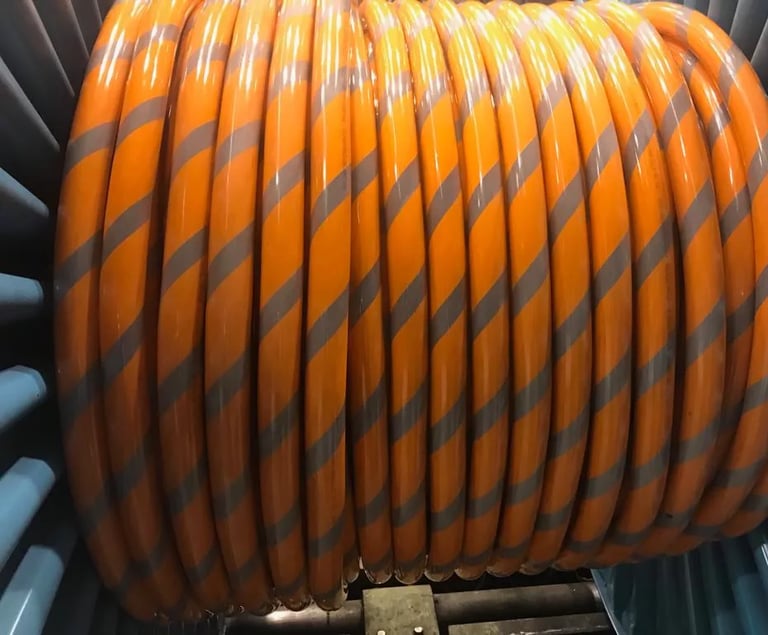

El material se corta a la longitud requerida y se envía en carretes no retornables, optimizando la logística y minimizando los costos de manipulación. Todos los largos están sujetos a una tolerancia de +/-5%, similar a los estándares de precisión que se esperan en la planificación minera moderna.

Guía de Usuario e Instalación

Selección del Cable Adecuado

La selección del cable correcto requiere un análisis detallado de los requerimientos específicos de la aplicación. Es como elegir el equipo adecuado para una faena minera: debe considerar todas las variables del entorno operativo para garantizar el éxito.

Para seleccionar el cable SHD-GC apropiado, debemos considerar:

1. Carga eléctrica: Determinar la corriente máxima que transportará el cable bajo condiciones normales y de emergencia.

2. Longitud del cable: Calcular la caída de tensión esperada en función de la resistencia del conductor.

3. Condiciones ambientales: Evaluar temperatura ambiente, exposición a químicos, abrasión mecánica y otros factores ambientales.

4. Frecuencia de flexión: Determinar si el cable estará sujeto a movimiento constante o instalación fija.

Por ejemplo, para una pala eléctrica grande operando en un clima desértico con temperaturas que frecuentemente superan los 35°C, debemos aplicar factores de corrección a la capacidad de corriente nominal. Si la capacidad nominal es 321A (como en el cable 4/0 AWG), pero la temperatura ambiente promedio es 40°C, debemos considerar una reducción de aproximadamente 10% en la capacidad de corriente.

Procedimiento de Instalación Recomendado

1. Inspección previa: Examinar el cable en busca de daños durante el transporte o almacenamiento.

2. Radio de curvatura mínimo: Mantener un radio de curvatura no menor a 12 veces el diámetro exterior del cable durante la instalación.

3. Temperatura de instalación: Idealmente, instalar a temperaturas superiores a 0°C para evitar daños al aislamiento.

4. Tensión de tracción: No exceder el 80% de la tensión máxima recomendada durante el tendido del cable.

5. Verificación de continuidad: Comprobar la continuidad del conductor de verificación de tierra antes de energizar.

Mantenimiento Preventivo y Correctivo

Un programa efectivo de mantenimiento puede extender significativamente la vida útil de estos cables, similar a cómo el mantenimiento preventivo de equipos mineros reduce tiempos de inactividad y costos de reparación.

Programa de Inspección Recomendado

Procedimientos de Reparación en Terreno

Cuando las reparaciones son necesarias, deben realizarse siguiendo protocolos estrictos que garanticen la integridad del cable:

1. Aislamiento de energía: Implementar procedimientos de bloqueo y etiquetado antes de cualquier intervención.

2. Evaluación del daño: Determinar la extensión del daño y si es reparable en terreno.

3. Preparación de superficies: Limpiar y preparar las superficies dañadas según especificaciones del fabricante.

4. Aplicación de materiales compatibles: Utilizar únicamente materiales aprobados para reparación que mantengan las características originales.

5. Verificación post-reparación: Realizar pruebas eléctricas completas antes de retornar el cable al servicio.

Casos de Éxito

Mina de Cobre a Cielo Abierto en Antofagasta

Una importante operación minera en el norte de Chile enfrentaba problemas recurrentes con cables convencionales que fallaban prematuramente debido a la combinación de alta radiación UV, temperaturas extremas y abrasión por arena. Tras implementar cables SHD-GC en sus palas eléctricas principales, experimentaron:

• Reducción del 78% en fallas de cables

• Disminución del 65% en tiempo de inactividad no programado

• Ahorro anual estimado de $1.2 millones en costos operativos

• Mejora del 15% en eficiencia energética gracias a las menores pérdidas dieléctricas

La inversión adicional en cables de mayor calidad se amortizó en menos de 8 meses gracias a la reducción de costos operativos y de mantenimiento.

Operación Subterránea en la Región del Bío-Bío

Una mina subterránea de carbón implementó cables SHD-GC para sus sistemas de distribución de alta tensión, obteniendo:

• Mayor confiabilidad en condiciones de alta humedad

• Mejora significativa en la seguridad gracias al sistema integrado de verificación de tierra

• Reducción del 40% en incidentes eléctricos reportables

• Extensión de vida útil promedio de 2 a 5 años por cable

Conclusiones y Recomendaciones

Los cables de potencia SHD-GC blindados con verificador de tierra representan la solución óptima para entornos mineros de alta exigencia donde la seguridad y confiabilidad son prioritarias. Su construcción robusta, características eléctricas superiores y cumplimiento con normativas internacionales los posicionan como la opción preferida para aplicaciones críticas.

Al igual que el minero chileno confía en su equipo de protección personal para mantenerse seguro en condiciones extremas, los ingenieros y técnicos pueden confiar en estos cables para mantener la continuidad operacional y la seguridad eléctrica en sus instalaciones.

Recomendamos:

1. Realizar un análisis detallado de las condiciones operativas antes de seleccionar el calibre y configuración del cable

2. Implementar un programa riguroso de mantenimiento preventivo

3. Capacitar al personal técnico en procedimientos adecuados de manipulación e instalación

4. Documentar sistemáticamente el historial de cada cable para optimizar su ciclo de vida

Análisis Técnico Comparativo

Ventajas del Sistema SHD-GC frente a Tecnologías Alternativas

Para comprender plenamente el valor de los cables SHD-GC, resulta esclarecedor compararlos con otras soluciones disponibles en el mercado. Como dicen los viejos mineros chilenos, "no es lo mismo cobre que bronce", y esta máxima se aplica perfectamente a la tecnología de cables.

La tecnología SHD-GC representa un salto cualitativo en términos de seguridad operacional. El conductor de verificación de tierra actúa como un "centinela electrónico" que monitorea constantemente la integridad del sistema de puesta a tierra. En caso de daño al conductor de tierra, el sistema puede desconectar inmediatamente la alimentación eléctrica, previniendo potenciales accidentes.

Este nivel de seguridad es particularmente valioso en ambientes mineros donde la combinación de humedad, polvo conductor y vibraciones constantes puede comprometer la integridad de los sistemas de puesta a tierra convencionales.

Consideraciones de Ingeniería para Proyectos Mineros

Análisis de Ciclo de Vida y Costo Total de Propiedad

Al evaluar la implementación de cables SHD-GC en proyectos mineros, es fundamental adoptar una perspectiva de ciclo de vida completo. Aunque la inversión inicial es mayor en comparación con soluciones de menor especificación, el análisis de costo total de propiedad (TCO) generalmente favorece a los cables SHD-GC.

Un análisis típico de TCO para cables de potencia en minería debe considerar:

1. Costo de adquisición inicial

2. Costos de instalación

3. Costos de mantenimiento preventivo

4. Costos de reparación y reemplazo

5. Impacto económico de fallas (tiempo de inactividad)

6. Valor residual al final de la vida útil

Un estudio realizado en operaciones mineras chilenas demostró que la diferencia en costo inicial entre cables SHD-GC y alternativas más económicas se recupera típicamente en los primeros 12-18 meses de operación, principalmente debido a la reducción en:

• Frecuencia de reemplazo de cables

• Tiempos de inactividad no programados

• Costos de mano de obra para mantenimiento y reparaciones

• Riesgos operacionales asociados a fallas eléctricas

Integración con Sistemas de Monitoreo y Control

Los modernos sistemas de gestión minera pueden aprovechar las capacidades del conductor de verificación de tierra para implementar estrategias avanzadas de monitoreo de condición. Al integrar el sistema de verificación con plataformas de control distribuido (DCS) o sistemas SCADA, es posible:

1. Monitorear continuamente la impedancia del circuito de tierra

2. Detectar tendencias de degradación antes de que ocurran fallas

3. Implementar mantenimiento predictivo basado en condición

4. Generar alertas tempranas para intervención preventiva

Esta integración representa una evolución hacia la "minería inteligente" donde los componentes críticos como cables de potencia ya no son elementos pasivos sino parte activa de la infraestructura inteligente de la operación.

Estudios de Caso: Implementación en Minería Chilena

Mina de Cobre de Clase Mundial en la Región de Antofagasta

Una de las mayores operaciones de cobre a nivel mundial, ubicada en el norte de Chile, enfrentaba desafíos significativos con sus sistemas de cables de potencia en palas eléctricas de gran tamaño. Las condiciones extremas del desierto de Atacama, con temperaturas que oscilan entre -5°C en noches invernales y más de 35°C durante el día, combinadas con alta radiación UV, polvo abrasivo y ciclos constantes de operación, resultaban en una vida útil promedio de cables inferior a 2 años.

La implementación de cables SHD-GC 4/0 AWG (modelo 16254.709412.CA) en sus palas principales dio como resultado:

• Extensión de la vida útil promedio de los cables de 1.8 a 5.4 años

• Reducción del 84% en eventos de falla catastrófica

• Mejora del 9.3% en disponibilidad mecánica de las palas

• Disminución del 76% en incidentes de seguridad relacionados con fallas eléctricas

• ROI calculado de 328% en un período de 3 años

El ingeniero de mantenimiento eléctrico comentó: "La diferencia es como comparar un neumático de competición con uno convencional. Los cables SHD-GC son una inversión estratégica que genera retornos tanto en productividad como en seguridad operacional."

Operación Minera Subterránea en la Zona Central

Una mina subterránea de cobre en la zona central de Chile implementó cables SHD-GC para sus sistemas de bombeo principales, que operan en condiciones de alta humedad y espacio restringido. Anteriormente utilizaban cables tipo W que requerían reemplazo frecuente debido a degradación del aislamiento por humedad y daños mecánicos.

Resultados tras 24 meses de implementación:

• Eliminación completa de eventos de inundación por falla eléctrica en sistemas de bombeo

• Reducción del 92% en mantenimiento correctivo de cables

• Disminución del 33% en consumo energético del sistema por menor resistencia de contacto

• Integración efectiva con sistema SCADA para monitoreo continuo de la integridad del sistema de tierra

El gerente de operaciones destacó: "En minería subterránea, donde el agua es un desafío constante, los cables SHD-GC nos han permitido transformar un punto débil en una fortaleza. La capacidad de detectar deterioro en el sistema de tierra antes de una falla catastrófica ha cambiado completamente nuestro enfoque de mantenimiento."

Tendencias Futuras y Evolución Tecnológica

Hacia Cables Inteligentes con Diagnóstico Integrado

La próxima generación de cables SHD-GC está evolucionando hacia lo que podríamos llamar "cables inteligentes" con capacidades avanzadas de autodiagnóstico. Las innovaciones en desarrollo incluyen:

1. Fibra óptica integrada para monitoreo distribuido de temperatura a lo largo del cable

2. Sensores de deformación embebidos para detectar tensiones mecánicas excesivas

3. Monitoreo continuo de impedancia para identificar degradación de aislamiento

4. Integración con plataformas IoT mineras para análisis predictivo avanzado

Estas tecnologías emergentes prometen transformar los cables de potencia de componentes pasivos a elementos activos dentro del ecosistema de la minería digital.

Sostenibilidad y Consideraciones Ambientales

El sector minero chileno está cada vez más enfocado en la sostenibilidad, y los cables de potencia no son la excepción. Las consideraciones ambientales para la nueva generación de cables SHD-GC incluyen:

1. Reducción de materiales peligrosos en su composición

2. Mayor reciclabilidad al final de su vida útil

3. Eficiencia energética mejorada para reducir pérdidas

4. Huella de carbono reducida en su fabricación y transporte

Algunos fabricantes ya están desarrollando opciones con chaquetas libres de halógenos que mantienen las características mecánicas y eléctricas requeridas para aplicaciones mineras.

Recomendaciones Finales para Profesionales del Sector

Para maximizar el valor de la inversión en cables SHD-GC, recomendamos:

1. Realizar un análisis detallado de las condiciones específicas de cada aplicación antes de seleccionar el modelo adecuado

2. Implementar programas de capacitación para personal técnico sobre manipulación e instalación adecuada

3. Establecer protocolos rigurosos de inspección y mantenimiento adaptados a las condiciones locales

4. Considerar el costo total de propiedad y no solo el precio inicial de adquisición

5. Integrar los sistemas de verificación de tierra con plataformas de monitoreo y control existentes

6. Documentar sistemáticamente el desempeño de los cables para optimizar futuras especificaciones

Al igual que un buen minero chileno valora la calidad de sus herramientas, los profesionales de mantenimiento y operaciones mineras deben considerar los cables SHD-GC como una inversión estratégica en productividad, seguridad y confiabilidad operacional.

Esta tecnología, con su robustez comparable a la fortaleza del minero chileno, continúa demostrando que en el exigente mundo de la minería, la calidad y seguridad nunca deben ser comprometidas en aras de ahorros de corto plazo.
