ICEA S-75-381 Standard

Gama Completa de Cables Feichun que Cumplen con ICEA S-75-381

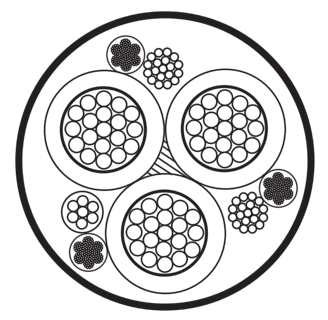

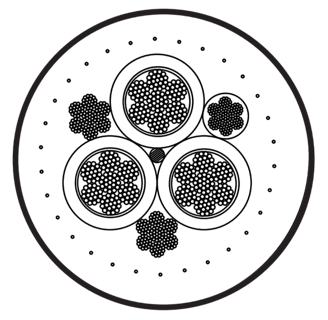

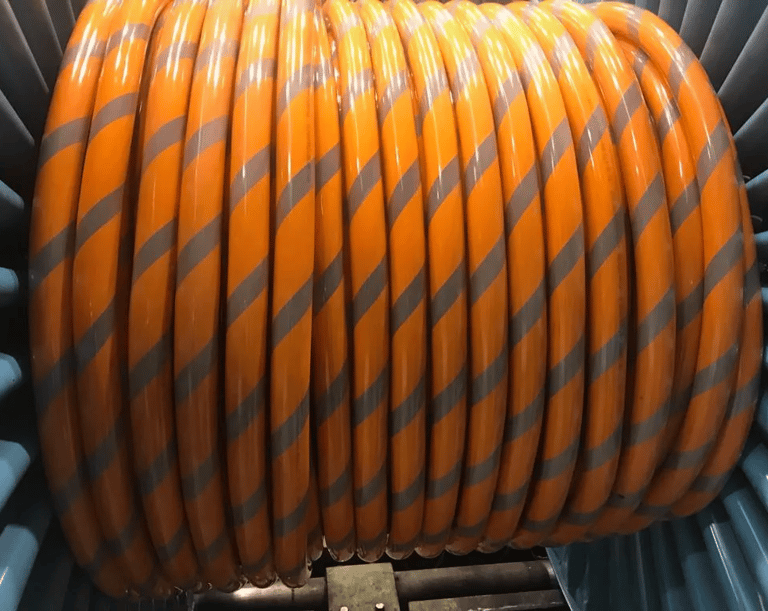

Serie SHD-GC (Shielded, Heavy Duty with Ground Check)

Estos cables representan la solución más robusta y segura para equipos mineros móviles de alta potencia:

1. Cables SHD-GC de 2kV

• FCS-2K-SHD-GC-CPE: Con cubierta de polietileno clorado (CPE), ofrece excelente resistencia a abrasión y aceites minerales.

  • Conductores: Cobre flexible trenzado clase K

  • Aislamiento: EPDM (Etileno Propileno Dieno Monómero)

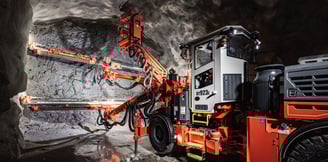

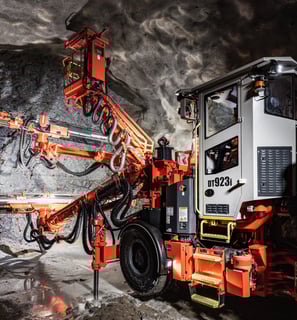

  • Aplicaciones: Equipos de perforación, cargadores frontales, excavadoras pequeñas

  • Temperatura de operación: -40°C a +90°C

  • Disponible en calibres: 6 AWG a 500 MCM

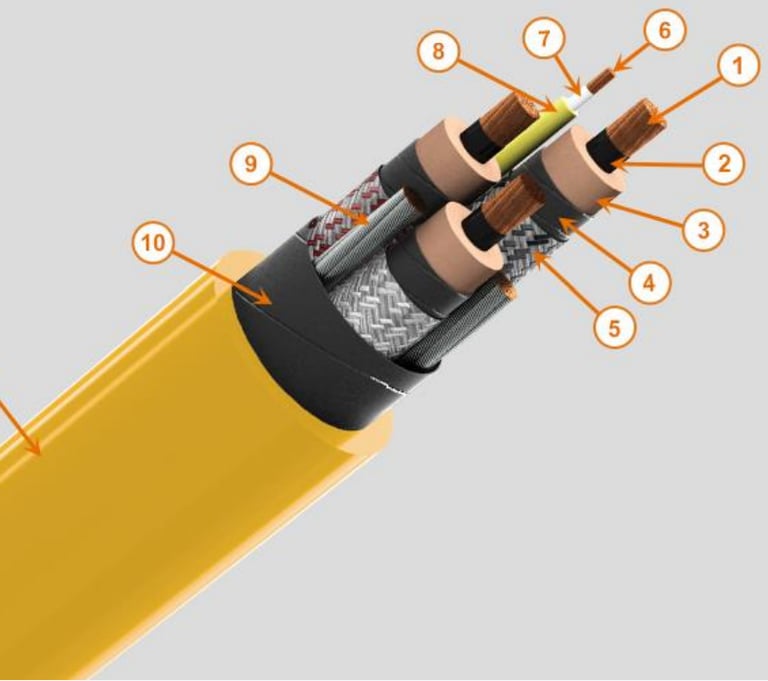

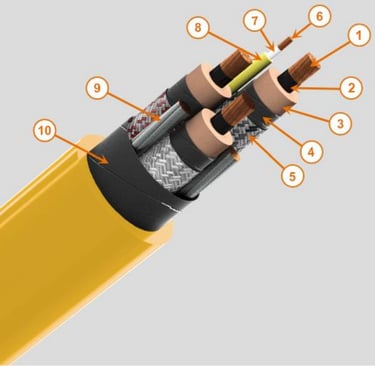

• FCS-2K-SHD-GC-TPU: Con cubierta de poliuretano termoplástico (TPU), proporciona flexibilidad superior y extraordinaria resistencia a la abrasión.

  • Ideal para: Condiciones de manejo frecuente y áreas con alta fricción

  • Resistencia superior a: Cortes, desgarro y productos químicos

  • Recomendado para: Minas subterráneas en Bolivia y Perú con espacios reducidos

2. Cables SHD-GC de 5kV

• FCS-5K-SHD-GC-CPE/TPU: Diseñados para equipos de mayor voltaje, manteniendo flexibilidad.

  • Pantalla semiconductora sobre el aislamiento

  • Blindaje de cobre trenzado de alta conductividad (97% de cobertura)

  • Aplicaciones: Palas eléctricas de excavación, dragas y trituradores

  • Especialmente utilizados en: Grandes minas a cielo abierto de Chile y Brasil

3. Cables SHD-GC de 8kV

• FCS-8K-SHD-GC-PRO: Nuestra línea premium para equipos pesados de alto voltaje.

  • Conductor de cobre extra flexible clase M

  • Pantalla conductora de grafito sobre el conductor

  • Aislamiento EPDM reforzado de alto módulo

  • Aplicaciones: Palas de arrastre y excavadoras gigantes

  • Especialmente diseñados para: Minas de cobre chilenas y peruanas

4. Cables SHD-GC de 15kV y 25kV

• FCS-15/25K-HD: Cables de alta tensión para sistemas de distribución en minas.

  • Diseño especial anti-corona

  • Triple capa semiconductor a

  • Blindaje reforzado contra interferencias

  • Aplicaciones: Sistemas de alimentación principal de minas

  • Idóneos para: Largas distancias en minas a cielo abierto mexicanas y brasileñas

Serie W (MSHA Type W)

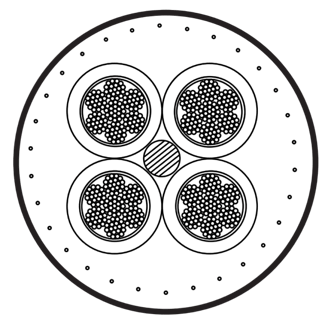

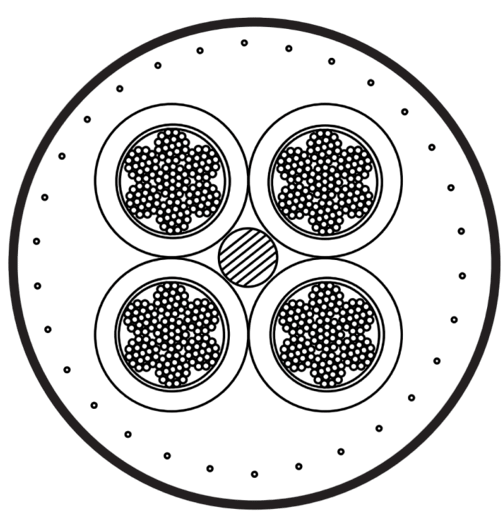

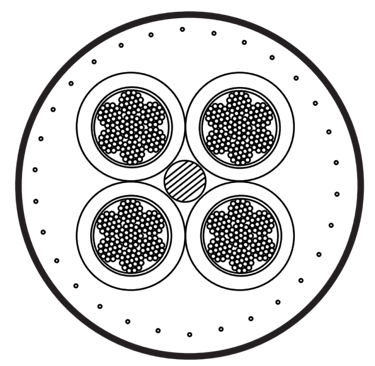

• FCW-2KV-4C: Cable redondo de 4 conductores para 2kV.

  • Diseño compacto con alta flexibilidad

  • Sin pantalla metálica para reducir peso

  • Aplicaciones: Bombas submergibles, ventiladores y equipos auxiliares

  • Muy utilizado en: Minas subterráneas con agua en Ecuador y Bolivia

Serie G-GC (Ground-Check)

• G-GC-3C-2KV: Cable circular de 3 conductores con monitor de continuidad de tierra.

  • Sistema integrado de monitoreo de la integridad del conductor de tierra

  • Desconexión automática ante falla de tierra

  • Aplicaciones: Equipos móviles donde la seguridad es crítica

  • Recomendado para: Normativas estrictas de seguridad en minas chilenas

Cables Especializados

1. Cables de Potencia Flexibles DLO (Diesel Locomotive)

• FC-DLO-EP/CPE: Cables ultra flexibles con aislamiento de etileno-propileno.

  • Resistentes a aceites y combustibles diésel

  • Aplicaciones: Conexión de locomotoras y equipos diésel-eléctricos

  • Especialmente adaptados para: Transporte minero subterráneo en Perú y México

2. Cables RHH/RHW-2

• FC-RHH/RHW-2: Para instalaciones fijas con alta resistencia térmica.

  • Operación continua a 90°C en ambientes secos y húmedos

  • Aplicaciones: Sistemas de distribución en subestaciones mineras

  • Ideales para: Zonas con alta temperatura en minas mexicanas

3. Cables de Potencia VFD (Variable Frequency Drive)

• FC-VFD-3+3+GC: Cables especializados para variadores de frecuencia.

  • Blindaje optimizado para reducir interferencia electromagnética

  • Construcción balanceada de 3 conductores y 3 tierras

  • Aplicaciones: Motores con control de velocidad variable

  • Particularmente efectivos en: Operaciones de procesamiento mineral en Chile y Brasil

4. Cables MP-GC (Mine Power - Ground Check)

• FC-MP-GC-3C-25KV: Cable alimentador de potencia minera trifásico.

  • Diseñado para distribución principal de energía en minas

  • Cubierta CPE reforzada contra impactos y abrasión

  • Aplicaciones: Líneas troncales de alimentación eléctrica

  • Empleados en: Grandes proyectos mineros en Chile, Perú y Brasil

Características Técnicas Avanzadas

Innovaciones en Diseño de Conductor

• Tecnología Flex-Core: Conductores de cobre con trenzado concéntrico multifilar clase K que ofrece flexibilidad superior incluso en condiciones de temperatura extrema.

• Sistema Anti-Fatiga: Diseño que minimiza la fatiga del metal en aplicaciones de flexión constante, aumentando significativamente la vida útil del cable.

Sistemas de Aislamiento Avanzados

• EPDM Premium: Aislamiento de etileno-propileno-dieno de formulación exclusiva que mantiene propiedades eléctricas estables incluso después de inmersión prolongada en agua.

• Sistema CPE/CSPE: Combinación sinérgica de polietileno clorado y polietileno clorosulfonado que proporciona resistencia excepcional a ozono, aceites y productos químicos agresivos presentes en ambientes mineros.

Tecnologías de Cubierta

• TPU UltraFlex: Cubierta de poliuretano termoplástico microcelular que combina resistencia superior a la abrasión con flexibilidad extrema a bajas temperaturas.

• CPE Mining Grade: Polietileno clorado con formulación reforzada contra cortes, impactos y abrasión, específicamente desarrollado para las condiciones más severas de minería.

Certificaciones y Pruebas Específicas

Los cables Feichun que cumplen con ICEA S-75-381 son sometidos a rigurosas pruebas adicionales:

• Prueba de resistencia a la abrasión: Superan 20,000 ciclos en tambor abrasivo según IEC 60811-450

• Prueba de resistencia a aceites: Inmersión prolongada en ASTM Oil #2 a 75°C durante 60 días

• Prueba de integridad en flexión: 15,000 ciclos de flexión a -25°C sin degradación de propiedades

• Prueba de resistencia UV: Exposición acelerada equivalente a 10 años de exposición solar en minas a cielo abierto

Soluciones Específicas por País

Para Minas Chilenas

• Serie Andina-SHD: Cables especialmente formulados para resistir alta radiación UV y grandes variaciones de temperatura diarias típicas de minas de altura.

• Cubierta con aditivos anti-grietas específicos para el clima seco de la cordillera.

Para Minas Peruanas

• Serie Altiplano-SHD: Diseñados para operación confiable en condiciones de gran altitud (hasta 5000m sobre nivel del mar).

• Sistema de aislamiento que previene descargas parciales debido a la baja presión atmosférica.

Para Minas Mexicanas

• Serie Caliente-SHD: Formulación especial para resistir temperaturas extremadamente altas en minas profundas.

• Mantiene flexibilidad y propiedades mecánicas hasta 110°C de operación continua.

Para Minas Ecuatorianas y Amazónicas

• Serie Tropical-SHD: Desarrollo específico contra hongos, bacterias y microorganismos propios de climas tropicales.

• Tratamiento anti-termitas y roedores para instalaciones en zonas selváticas.

Para Minas Bolivianas

• Serie Altiplano-Flex: Cables con flexibilidad excepcional a baja temperatura para las frías noches del altiplano.

• Resistencia superior a radiación UV para las intensas condiciones solares de gran altitud.

Para Minas Brasileñas

• Serie Amazonas: Específicamente formulados para resistir alta humedad y temperatura.

• Compuestos especiales contra la degradación en ambientes con alta concentración de minerales ferruginosos típicos de minas brasileñas.

Beneficios Operativos y Económicos

La inversión en cables Feichun que cumplen con ICEA S-75-381 se traduce en beneficios tangibles:

• Reducción del 40% en tiempo de inactividad por fallas eléctricas relacionadas con cables

• Aumento del 35% en vida útil comparado con cables estándar

• Disminución del 25% en costos de mantenimiento gracias a mayor durabilidad

• Mejora del 20% en eficiencia energética por menor pérdida en el conductor

Servicio Técnico Especializado

Feichun Cable ofrece soporte técnico completo adaptado a cada operación minera:

• Auditorías de sistemas de cables para identificar oportunidades de mejora

• Capacitación técnica para personal de mantenimiento eléctrico

• Asistencia en diseño de sistemas de distribución eléctrica en minas

• Monitoreo térmico y evaluación de instalaciones existentes

Feichun Cable: Conectando con seguridad y eficiencia la minería latinoamericana
