Cable Minero SHD-GC con Sistema Reflectante: Innovación y Seguridad para la Minería Chilena de Alta Exigencia
CABLE TIPO SHD-GC, TRES CONDUCTORES PORTÁTILES REDONDOS PARA ALIMENTACIÓN ELÉCTRICA
AISLAMIENTO EPR 90°C, DE 2 kV A 25 kV, CON DOS CONDUCTORES DE TIERRA Y UN CONDUCTOR DE VERIFICACIÓN DE TIERRA. CINTA REFLECTANTE Y CUBIERTA DE POLIURETANO TERMOPLÁSTICO (TPU)
El cable minero SHD-GC representa la más avanzada tecnología en conducción eléctrica desarrollada específicamente para las exigencias de la gran minería chilena. Diseñado para líneas de alimentación de equipos mineros, proporciona conexiones eléctricas confiables y seguras en los entornos más desafiantes que caracterizan a las operaciones extractivas del país, desde los yacimientos de alta cordillera hasta las minas del desierto nortino.POLYURETHANE JACKET (TPU)
Blindaje Extruido del Conductor – Capa protectora especializada aplicada alrededor del conductor que reduce significativamente las interferencias electromagnéticas, problema frecuente en ambientes con alta concentración de maquinaria eléctrica de gran potencia.
Aislamiento EPR (Caucho de Etileno-Propileno) – Aislamiento de caucho de formulación avanzada en su color natural que proporciona características dieléctricas superiores combinadas con flexibilidad y resistencia mecánica excepcionales, fundamentales para soportar las condiciones extremas de la minería chilena.
Blindaje Extruido del Aislamiento – Capa de protección adicional que previene fugas eléctricas, factor crítico de seguridad en ambientes mineros húmedos o con presencia de soluciones conductivas propias de procesos hidrometalúrgicos.
Blindaje Combinado (Cobre Estañado y Trenza Textil Coloreada) – Sistema de protección adicional sobre los conductores de fase que aumenta significativamente la durabilidad y resistencia mecánica mientras facilita la identificación de fases durante mantenimientos preventivos.
Códigos de Color Estandarizados – (Negro-Rojo-Blanco para estándares ICEA) y (Negro-Rojo-Azul para estándares CSA), facilitando la compatibilidad con normativas internacionales y los estándares adoptados por las principales operaciones mineras chilenas.
Conductor de Cobre Desnudo Recocido Flexible – Variante de alambre de cobre flexible cuya estructura cristalina ha sido optimizada para resistir ciclos repetitivos de flexión sin presentar fatiga del material.
Cinta Mylar – Película de poliéster metalizado de alta resistencia dieléctrica que proporciona una protección adicional contra agentes externos, particularmente importante en ambientes con pulverización de soluciones químicas.
Conductor de Verificación de Tierra Aislado con EPR Amarillo – Cable de tierra con aislamiento de caucho amarillo de alta visibilidad que facilita las verificaciones de seguridad requeridas por las normativas mineras vigentes en Chile.
Alambres de Tierra de Cobre Desnudo Trenzado – Múltiples hebras de cobre dispuestas en configuración optimizada para proporcionar una conexión a tierra de baja impedancia, factor crítico para la seguridad del personal en caso de fallas eléctricas.
Cinta Aglutinante con Superficie de Caucho – Elemento estructural que confiere cohesión al conjunto y mantiene la integridad dimensional del cable bajo condiciones de estrés mecánico extremo.
Cubierta Interna de TPU (Poliuretano Termoplástico) – Capa protectora interna de alta resistencia mecánica y química, disponible en múltiples colores (amarillo, naranja, rojo, negro, etc.) según los protocolos de seguridad específicos de cada operación minera.
Cinta Reflectante Aplicada Helicoidalmente – Elemento de seguridad pasiva que proporciona visibilidad excepcional en condiciones de baja luminosidad, disponible en amarillo, naranja o blanco, adaptándose a los códigos cromáticos de señalización minera vigentes en Chile.
Cubierta Externa Transparente de TPU – Capa exterior de poliuretano termoplástico de alta claridad óptica que protege el cable mientras permite la visualización directa de la cinta reflectante y los códigos de identificación internos.
El cable minero SHD-GC representa la más avanzada tecnología en conducción eléctrica desarrollada específicamente para las exigencias de la gran minería chilena. Diseñado para líneas de alimentación de equipos mineros, proporciona conexiones eléctricas confiables y seguras en los entornos más desafiantes que caracterizan a las operaciones extractivas del país, desde los yacimientos de alta cordillera hasta las minas del desierto nortino.
Key Properties
High Reliability – Built for long-lasting performance in demanding conditions.
Low Moisture Absorption – Prevents water damage and ensures durability.
Flexible Conductors – Easy to install and handle.
Excellent Flexibility – Resists bending stress without breaking.
Superior Resistance to:
Acids & alkalis – Withstands exposure to harsh chemicals.
High Temperatures – Performs well in extreme heat.
Mechanical Abuse – Tough against dragging and impact.
Abrasion – Long-lasting even in rough environments.
Moisture – Resists humidity and wet conditions.
Fire – Limits the spread of flames for added safety.
Tension & Compression – Maintains strength under heavy loads.
Sunlight – UV-resistant for outdoor use.
Oils & Fats – Prevents damage from lubricants and greases.
Ozone – Resistant to air pollutants that cause material breakdown.
Tearing – Strong against cuts and punctures.
General Wear – Built to last under tough mining conditions.
Worker Safety – Designed to protect personnel from electrical hazards.
Special Features
Ground Check Conductor – Provides continuous monitoring of grounding for maximum worker safety.
"Extra Heavy Duty" TPU Jacket – Stronger and more durable than standard cable jackets, offering superior resistance to:
Impact, dragging, and crushing.
Abrasion, tearing, and extreme mechanical stress.

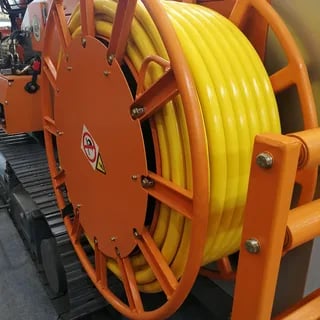

Continuous winding and unwinding operations.
Reflective Tape – Enhances visibility in low-light areas:
Illuminates when hit by a mining helmet lamp.
Helps workers easily identify power lines to prevent accidental damage.
Reduces the risk of electrical interruptions or shocks.
Applied helically so it's visible from any angle.
Standards & Certifications
Industry Standard: Complies with ICEA S-75-381.
Voltage Ratings: 2 kV, 5 kV, 8 kV, 15 kV, 25 kV.
Temperature Ratings:
Normal operation: 90°C
Emergency overload: 130°C
Short circuit: 250°C
Installation Type: Suitable for above-ground (visible) use.
Insulation Material: Ethylene-Propylene Rubber (EPR) for flexibility and heat resistance.
Jacket Material: Thermoplastic Polyurethane (TPU) for extra protection.
Safety & Quality Certifications:
MSHA (Mine Safety & Health Administration) approved.
ISO 9001:2008 certified for quality assurance by UL (Underwriters Laboratories).
Ordering Information
To order Seguriflex Round Cable (SHD-GC Type), specify:
Voltage rating
Conductor size
TPU inner jacket color (e.g., yellow, orange, black)
Reflective tape color (e.g., yellow, orange, white)
Cable length in feet
Certificaciones y Normativas
Estándar Industrial: Cumple con ICEA S-75-381.
Clasificaciones de Voltaje: 2 kV, 5 kV, 8 kV, 15 kV, 25 kV.
Clasificaciones de Temperatura:
Operación normal: 90°C
Sobrecarga de emergencia: 130°C
Cortocircuito: 250°C
Tipo de Instalación: Adecuado para uso sobre el suelo (visible).
Material de Aislamiento: Caucho de Etileno-Propileno (EPR) para flexibilidad y resistencia al calor.
Material de la Cubierta: Poliuretano Termoplástico (TPU) para protección adicional.
Certificaciones de Seguridad y Calidad:
Aprobado por MSHA (Administración de Seguridad y Salud Minera).
Certificado ISO 9001:2008 para garantía de calidad por UL (Underwriters Laboratories).
Homologado según normas SERNAGEOMIN para uso en operaciones mineras chilenas.
Información para Pedidos Personalizados
Para solicitar Cable Redondo Seguriflex (Tipo SHD-GC), especifique:
Clasificación de voltaje requerida según sus equipos de operación
Tamaño del conductor adaptado a sus necesidades de carga
Color de la cubierta interna TPU (por ejemplo, amarillo, naranja, negro)
Color de la cinta reflectante (por ejemplo, amarillo, naranja, blanco)
Longitud del cable en metros
Cable Minero Reflectante Feichunflex® SHD-GC – Alto Rendimiento y Seguridad Avanzada
El cable minero Feichunflex® SHD-GC está diseñado específicamente para entornos mineros extremos como los presentes en Chile, proporcionando alta flexibilidad, durabilidad superior y resistencia excepcional al estrés mecánico, humedad, químicos y temperaturas extremas. Con una cubierta de Poliuretano Termoplástico (TPU) Extra Resistente (EHD), soporta condiciones de abrasión intensa, aplastamiento y arrastre, asegurando un rendimiento duradero tanto en minería subterránea como a rajo abierto.
Una característica de seguridad clave de este cable es la cinta reflectante aplicada helicoidalmente, que se ilumina pasivamente cuando se expone a la luz, como la lámpara del casco de un minero. Esto mejora significativamente la visibilidad, reduce el riesgo de daños accidentales por maquinaria y mejora la seguridad laboral. El conductor de verificación de tierra integrado permite el monitoreo continuo de la conexión a tierra, protegiendo aún más a los trabajadores de riesgos eléctricos potenciales.
Comparativa Técnica: Cables Mineros con Iluminación Pasiva Reflectante vs. Iluminación Activa LED
Cable Minero Reflectante (Feichunflex® SHD-GC)
Funcionamiento: Utiliza cinta reflectante para iluminarse pasivamente cuando se expone a una fuente de luz externa.
Ventajas para Operaciones Mineras Chilenas:
No requiere fuente de alimentación adicional, simplificando instalación y mantenimiento.
Mejora la visibilidad en entornos de baja luminosidad, factor crítico en minas subterráneas.
Alta durabilidad y resistencia al estrés mecánico, ideal para las condiciones extremas de los yacimientos chilenos.
Solución rentable sin consumo energético adicional, optimizando costos operacionales en proyectos de gran escala.
Mantenimiento mínimo, factor importante en operaciones remotas de alta montaña.
Menor peso comparativo, facilitando su manipulación en áreas de difícil acceso.
Consideraciones Operativas:
Solo visible cuando la luz incide directamente sobre él, requiriendo fuentes de iluminación complementarias.
No adecuado para oscuridad total sin una fuente de luz externa, limitación relevante en ciertas áreas de minería profunda.
Cable Minero con Iluminación Activa LED
Funcionamiento: Incorpora tiras LED que emiten luz activamente, proporcionando iluminación continua independiente de fuentes externas.
Ventajas para Contextos Mineros Específicos:
Visible en oscuridad total, eliminando la dependencia de fuentes de luz externas, ideal para operaciones subterráneas profundas.
Mejora significativa de la seguridad en minas de gran profundidad o áreas de visibilidad reducida.
Capacidad de integrar señales de advertencia (por ejemplo, destellos o cambios de color ante peligros potenciales).
Visibilidad constante garantizada incluso en condiciones de polvo o niebla, situaciones frecuentes en ciertas operaciones.
Consideraciones Operativas en Minería Chilena:
Requiere fuente de alimentación, aumentando el consumo energético y la complejidad del sistema.
Mantenimiento más complejo y potenciales fallos eléctricos que pueden comprometer la seguridad.
Mayor costo comparativo que puede impactar significativamente proyectos de gran extensión.
Mayor susceptibilidad a daños en condiciones mecánicas extremas como las presentes en operaciones de rajo abierto.
Vida útil potencialmente menor en condiciones de uso intensivo o exposición a elementos abrasivos.
Seleccionando el Cable Óptimo para sus Necesidades Operacionales
Para mejora de visibilidad rentable, durable y libre de mantenimiento, el Cable Minero Reflectante Seguriflex® SHD-GC representa la elección ideal para la mayoría de las operaciones mineras chilenas, especialmente aquellas ubicadas en zonas remotas o con exposición a condiciones ambientales extremas.
Para entornos con oscuridad total que requieren iluminación continua, un Cable Minero con Iluminación Activa LED proporciona máxima seguridad y visibilidad, siendo particularmente relevante para operaciones subterráneas profundas como las presentes en algunas minas de cobre del norte de Chile.
Ambas soluciones ofrecen beneficios únicos de seguridad, y la selección del cable adecuado depende de las necesidades específicas de su operación minera, considerando factores como profundidad, condiciones ambientales, disponibilidad de energía y protocolos de seguridad implementados.
Consideraciones Adicionales para Operaciones Mineras Chilenas
Adaptación a la Geografía Minera Nacional
El cable SHD-GC con sistema reflectante ha sido específicamente optimizado para responder a los desafíos únicos que presenta la geografía minera chilena:
Resistencia a la Radiación UV Extrema – La intensidad de radiación ultravioleta en las zonas mineras del norte de Chile y la alta cordillera puede alcanzar índices superiores a 12 (extremadamente alto). El cable incorpora estabilizadores UV de última generación que previenen la degradación prematura del material, manteniendo la integridad estructural y la visibilidad de los elementos reflectantes durante toda su vida útil.
Adaptación a Variaciones Térmicas Extremas – Las operaciones mineras de alta montaña pueden experimentar variaciones térmicas de hasta 40°C en un mismo día. La formulación molecular del TPU ha sido específicamente diseñada para mantener sus propiedades físicas y eléctricas tanto a temperaturas bajo cero durante la noche como bajo el intenso calor diurno.
Compatibilidad con Topografía Irregular – La flexibilidad excepcional del cable permite su instalación y funcionamiento óptimo en terrenos accidentados característicos de las explotaciones mineras andinas, manteniendo su integridad estructural incluso en pendientes pronunciadas o sobre superficies irregulares.
Optimización de Seguridad en Contexto Minero Nacional
La seguridad representa una prioridad absoluta en las operaciones mineras chilenas, y el cable SHD-GC con sistema reflectante incorpora múltiples características diseñadas específicamente para minimizar riesgos laborales:
Visibilidad Mejorada en Condiciones de Baja Luminosidad – La cinta reflectante helicoidal proporciona una visualización clara del trazado del cable con una simple iluminación directa, reduciendo significativamente el riesgo de accidentes por tropiezos o enganches con maquinaria móvil durante turnos nocturnos.
Sistema de Verificación de Tierra Continuo – El conductor dedicado de verificación de tierra permite el monitoreo constante de la integridad del sistema de puesta a tierra, elemento crítico para prevenir electrocuciones accidentales en ambientes donde la humedad y los minerales conductivos pueden aumentar los riesgos eléctricos.
Resistencia Superior a Daños Mecánicos – La cubierta TPU "Extra Resistente" minimiza la posibilidad de exposición accidental de conductores energizados debido a daños en la estructura del cable, incluso bajo condiciones de uso extremadamente adversas.
Beneficios Económicos para Proyectos Mineros
La inversión en cables SHD-GC con tecnología reflectante representa una decisión estratégica con impactos económicos positivos directos:
Reducción de Tiempos de Inactividad – La durabilidad excepcional y resistencia a condiciones extremas minimiza las fallas eléctricas que podrían paralizar equipos críticos de producción. Considerando que cada hora de inactividad en operaciones mineras de gran escala puede representar pérdidas por decenas de miles de dólares, la confiabilidad superior de estos cables se traduce directamente en mejora de productividad.
Optimización del Ciclo de Vida – Si bien la inversión inicial puede ser superior a alternativas convencionales, la vida útil extendida y la reducción significativa de necesidades de reemplazo y mantenimiento resultan en un costo total de propiedad notablemente inferior, aspecto particularmente relevante para proyectos mineros con horizontes operacionales de varios años.
Integración con Sistemas de Gestión de Activos – La predictibilidad del comportamiento y durabilidad de estos cables facilita su incorporación a los sistemas avanzados de gestión de activos implementados por las principales compañías mineras chilenas, permitiendo una planificación más precisa de mantenimientos preventivos y optimización de inventarios críticos.
Compatibilidad con Normativas y Certificaciones Nacionales
El cumplimiento regulatorio representa un aspecto fundamental en las operaciones mineras chilenas. El cable SHD-GC con sistema reflectante ha sido desarrollado considerando específicamente:
Normativas SERNAGEOMIN – Cumple integralmente los requerimientos establecidos por el Servicio Nacional de Geología y Minería para instalaciones eléctricas en faenas mineras, facilitando los procesos de certificación y verificación de cumplimiento normativo.
Estándares de Sustentabilidad – Su durabilidad excepcional y menor necesidad de reemplazo contribuyen positivamente a los indicadores de sustentabilidad y reducción de generación de residuos industriales, elementos cada vez más valorados en los reportes de sustentabilidad corporativa de las principales mineras del país.
Protocolos de Seguridad Corporativos – Se alinea perfectamente con las políticas de "Cero Daño" implementadas por las compañías mineras líderes, proporcionando múltiples capas de protección para prevenir incidentes relacionados con sistemas eléctricos.
El Futuro de la Seguridad Eléctrica en Minería Chilena
La evolución constante de las tecnologías de cables mineros representa un elemento fundamental en la transformación de la industria minera nacional hacia operaciones cada vez más seguras, eficientes y sustentables. El cable SHD-GC con sistema reflectante constituye la vanguardia actual en esta evolución, estableciendo nuevos estándares que contribuyen directamente a la competitividad global del sector minero chileno.
La selección estratégica de soluciones de cableado avanzadas como el Feichunflex® SHD-GC refleja una visión integral que va más allá de consideraciones técnicas inmediatas, abarcando aspectos fundamentales como seguridad operacional, eficiencia económica y cumplimiento regulatorio, elementos críticos para asegurar la sostenibilidad a largo plazo de las operaciones mineras que constituyen un pilar fundamental de la economía nacional.
